1U4刀超高密度 首款國產Atom服務器揭秘
發布時間：2009-12-08 10:18:00
說到刀片服務器，大家肯定會想到強大的計算功能，體積龐大，帶有多個可插裝的卡式單元的服務器。刀片的不但可以多機并聯而且還可以節約使用面積，降低電力資源的消耗。正是因?yàn)檫@些造就了刀片服務器價格不菲。其實各個廠商對刀片定位和研發的不同，針對的使用群體不同。所以目前的刀片并沒有通用的標準?；ゲ患嫒荩纬闪耸聦?shí)上的壟斷。但是，這類服務器價格昂貴，結構復雜，一般的網管也不敢輕易去維護。
在這里，我們來介紹一種另類刀片相信會打破這個怪圈，國內服務器方案商深圳市億時空科技有限公司推出的型號為SA11X4的服務器產品，她體積小巧，但管理起來卻非常簡單。據說這是國內首款采用凌動處理器的服務器產品，INTEL ATOM，中文名：凌動，民間人士稱之：阿童木。是不是也寓意這款處理器像阿童木一樣具有強大的實力呢?

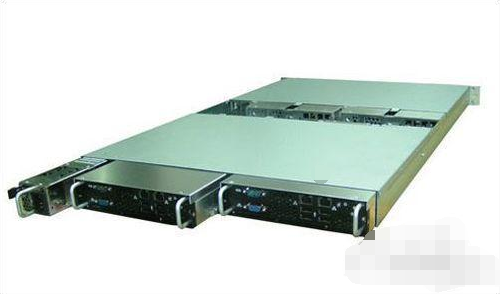

億時空SA11X4服務器
凌動處理器原本被設計用于小型、低成本運算任務中，突出于其具有能耗低、產生熱量少等優點，尤其適合用在這樣的硬件設備中這原本是intel針對移動平臺設計，正是因?yàn)檫@樣的優勢，使它被諸多服務器廠商(如HP、IBM)看中，將其用于某些特定類型的服務器中。凌動芯片與傳統通用服務器芯片不同，它無需風扇冷卻系統，從而大大節省了能源成本，此前就看媒體介紹過戴爾的Atom服務器，今天我們介紹的這款可以說是第一款本土廠商的Atom服務器了。
1U4刀?這個是不是一個天方夜譚。這么薄的服務器，怎么能集成這么多的刀片，這真是一種極限，據說是國內的首創，先讓大家養養眼：

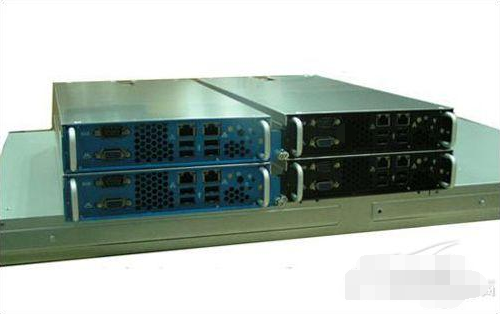

四個計算單元
拿到這臺服務器實物整體的感覺是非常細膩，做工十分標準，拔插件非常靈活，整體制做工藝很不錯。
從上面的圖我們可以看到SA11X4的整體布局，其包含了兩個電源模塊與四個計算單元，背靠背對稱排列。SA11X4的四個計算單元是完全獨立的四個服務器，1U四個服務器，這讓億時空SA11X4服務器更節省空間，所占用的空間密度再一次提高了75%。

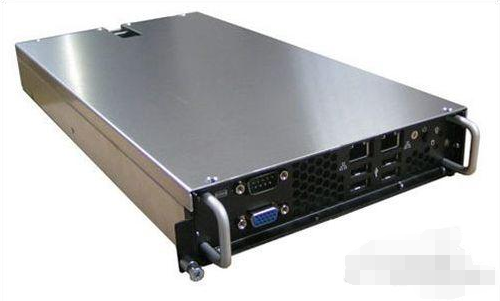

計算單元特寫
下面我們來看服務器內最重要的部件——計算單元。SA11X4的計算單元非常小巧，比現在普通的半高刀片還要小的多。計算單元的所有接口都放置在了前面板上，包括了開關、四個USB接口、兩個千兆網口、VGA顯示器接口和一個串口，這樣的設計讓網管在機房里維護服務器時也不用再到后面去插線了，很方便。

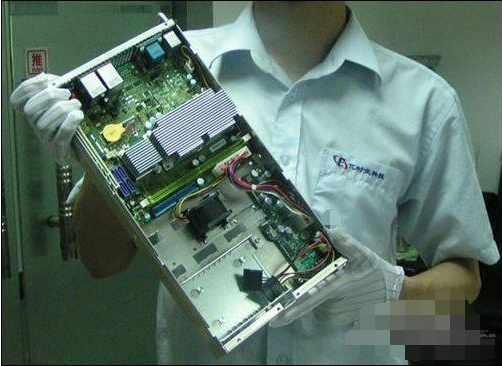

計算單元內部
打開計算單元的上蓋來讓我們看看它的內部結構，由于這款服務器使用的是ATOM 230單核處理器，也就是在上網本里最常見的處理器，主板可想而知是非常小巧了。從這個圖里我們能看到SA11X4計算單元里主板只占了一半的空間，后面是放置兩個硬盤的位置和供電的PCB電路板。
在主板上，我們看到其提供了四個SATA接口和一個內存插槽，不過硬盤接口并不是都能用上，該計算單元最大支持兩塊硬盤。
低功耗是這款服務器的又一大特點，其采用的ATOM 230單核處理器，功耗僅僅為4W(ATOM230還有一個雙核型號，功耗為8W)，加上內存、硬盤，整個系統的功耗不超過30W。
低功耗帶來的好處是低散熱，省去了服務器過熱造成不穩定的擔心，SA11X4還在計算單元的中部安排了一個小風扇，進一步保證服務器內部的清涼。
低功耗還有個好處就是省電費，關于這一點，廠家給出了一個計算公式，來看電費的節省，具體是不是這么一回事，大家一起看看：
普通1U 400瓦服務器計算電費： 400瓦×24小時=9.6千瓦時
那么按4臺1U全年消耗量來算，電費按0.5元計算。
9.6×365×4×0.5=7008元電費
SA11X4 來計算電費：
0.45×24×365×0.5=1971元電費
如果真是這樣，4臺1U的服務器比億時空SA11X4多用了5000元每年的電費。節約一直是中華民族的美德。節約了自己電費的支出，也相應了國家節約電力資源的號召。
億時空SA11X4還非常注重服務器的穩定性和數據安全性，它提供了兩個450W足額的功率的電源，實際上，由于計算單元耗電極低，一個電源就可以驅動四個計算單元了，另外的一個電源是冗余設計，這兩個電源都通過80plus銀牌認證，保證任何情況電源轉換效率在82%以上。冗余雙電，這在1U服務器里可不多見。
而除了這個，億時空SA11X4還在小巧的主板上提供了RAID功能，支持RAID0、1，服務器可以安裝2個2.5寸的硬盤，并實現磁盤陣列模式，保證了數據安全性。
億時空SA11X4采購成本來：
從理論上來說，由于減少了許多重復的不必要的部件如DVD、電源等，SA11X4服務器的采購成本會比同等數量的機架服務器低。SA11X4有高貴的品質和刀片優良的血統，但是確有平民化的價格。
除此之外，單個系統可最大支持單挑4G DDRII內存，同時兼容ECC校驗，具備兩個千M網卡，完全滿足網絡方面的需求，還可以實現網卡的載均衡功能，四個前置USB接口，能滿足日常的維護和需要。另外，省去了reset按鍵。
硬盤方面，SA11X4并不提供標準配置，用戶可以根據自己的實際情況選擇，最大支持2個2.5寸 SATAII接口硬盤。在系統里面，配置了一個可溫控的萬轉風扇，實際上，ATOM230完全可以實現“裸奔”，也就是說不用風扇，即可以保證整個服務器的穩定運行。
下面我們來看看這個服務器的性能怎么樣，Atom服務器，全國首測!

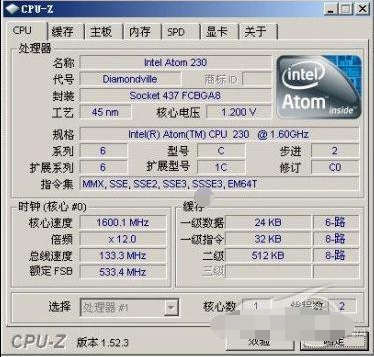

ATOM處理器信息
從上面可以看出，此ATOM為單核，具有超線程，核心頻率為1.60G，前端總線533MHz。
下面我們進行簡單的基準測試，來了解這個具有凌動之芯的刀片服務器的性能。
EVEREST (原名AIDA32)是一個比較大眾化的電腦硬件信息測試軟軟件，它可以詳細的顯示出電腦每一個方面的信息。當然，我們要試用最新的版本，才能夠識別凌動之芯。不但如此，EVEREST 還可以用來測試硬盤的讀寫能力，和內存的讀寫速度。根據筆者以前測試的億時空SX1252來比較，SA11X4還存在很大的差距，畢竟前者是采用了3通道內存，而且具備了REG ECC校驗。

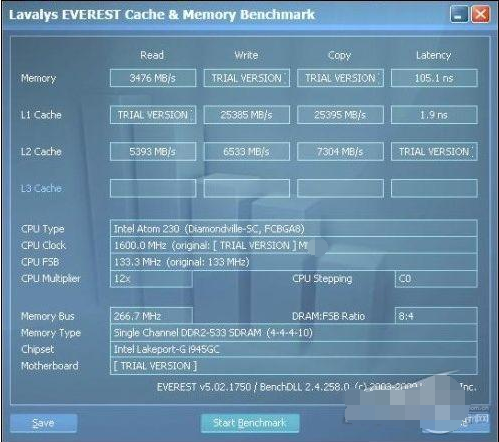

EVEREST測試
Fritz Chess Benchmark大家都想知道自己的電腦處理器有多快，最簡單和直接的方式就是運算圓周率，或者用國際象棋測試軟件來看看每秒的運行步數。國際象棋的運算原理在于：將每一個可能的走法以窮舉算法預測，從中選擇勝算最大的最佳走法。所以用它來衡量對比不同的PC系統中，CPU的運算能力也是有一定的參考價值的。

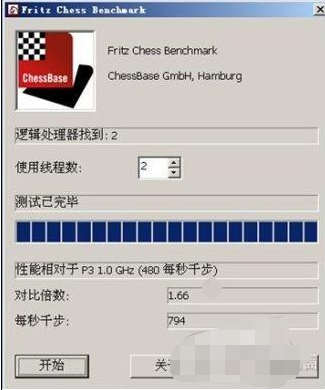

Fritz Chess Benchmark測試
ATOM230每秒794千步，相當于PD820成績的3分之一，對于低功耗的凌動來講，成績也算不俗。
硬盤方面，單個系統提供了2個2.5寸 SATA硬盤盤位，值得我們注意的是，本系統還支持硬盤陣列模式，也就是說，2個硬盤可以根據用戶的需要做成磁盤加速RAID0或者數據備份功能RAID1。由于SA11X4并不提供標準的內存和硬盤,所以我們測評時只選擇了一個SATA 2.5寸 5400轉的硬盤，對于服務器來講，這是遠遠不夠的，所以測試的成績不是很理想，但是并不表示整臺機器的性能，用戶有更多的選擇。

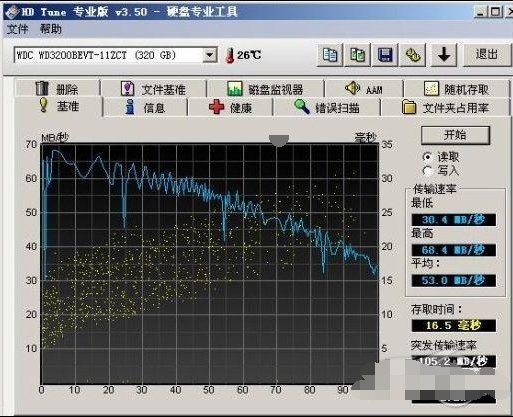

硬盤測試
SISoftware Sandra是偏向理論值的測試軟件，相對準確的測試結果和對新技術特征的支持，還有簡單有效的測試方法、準確可靠的測試成績，使得他成為了最常用的測試軟件之一。他的測試項目非常多(達到30種以上的測試項目)，基本上對整個系統的各個子系統都有相對應的測試項目，子系統都有相對應的測試項目，但是由于有的測試項目成績不準或者沒有實際意義(例如測試網絡速度和測試移動硬盤、光驅的項目)，所以經常測試的，是幾個具有參考意義的項目：
(1)CPU數學運算能力測試(CPU Arithmetic Benchmark)
(2)CPU多媒體運算能力測試(CPU Mutil-Media Benchmark)
(3)內存帶寬測試 (Memory Bandwidth Benchmark)
(4)緩存和內存性能測試
(5)硬盤性能測試等等……
SISoftware Sandra的測試成績是非常準確的，但是從另一個角度來看，又顯得非常不準確。因?yàn)镾ISoftware Sandra測試的時候，采用的是各個子系統割裂的分項測試的方法，比如測試CPU的時候，測試的成績是“純粹CPU性能”，這個成績是盡量排除內存、硬盤等其他子系統的影響后的測試結果，但是實際軟件使用中，效能是由多個子系統綜合的結果，所以并不能以SISoftware Sandra的某項成績來說明實際應用的表現。
在這里，我們下載了最新的san2009-1599-BQR版本，兼容了所有包括服務器硬件的信息。
在測試的成績里面，最重要的是處理器的計算能力，包括整點運算和浮點運算能力，從實際的成績來看，ATOM230和P4 2.0成績相當。
上半部分是整數運算成績，下半部分是浮點運算能力。
數學運算能力測試
下面這個測試，是關于處理器的多媒體性能。
多媒體能力測試
內存帶寬測試成績。這個成績和內存使用的數量存在一定的關系。

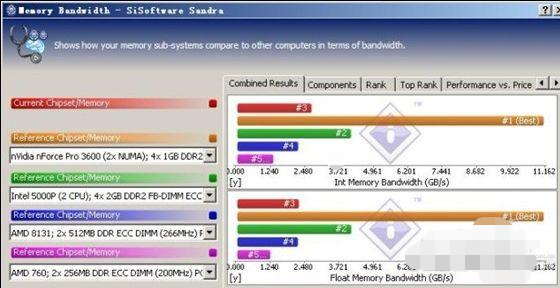

內存帶寬測試
總結：
億時空SA11X4是一個全新的服務器產品，以發展的目光來看，具有很高的后續價值。現在IDC資源日益緊張的情況下，用這個SX11X4會省去很大一部分托管費用，另外，集成的雙千M網卡，也是網安用戶的一大選擇，還有一些企業的WEB、郵件等等應用，也完全可以勝任，對于IDC用戶、需要服務器托管的中小企業用戶以及個人網站用戶來說，的確很有競爭力。
